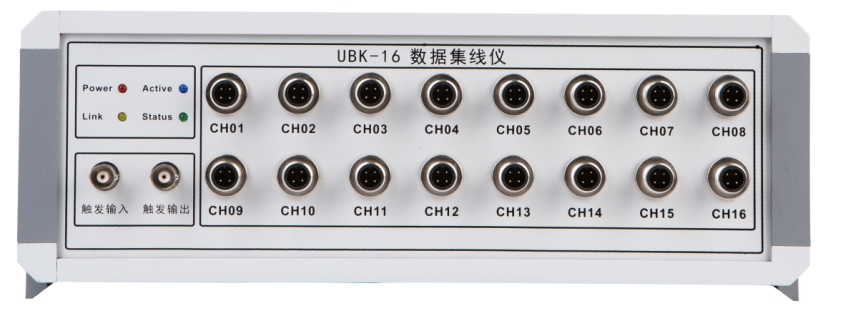

UBK系列数据集线仪

概述

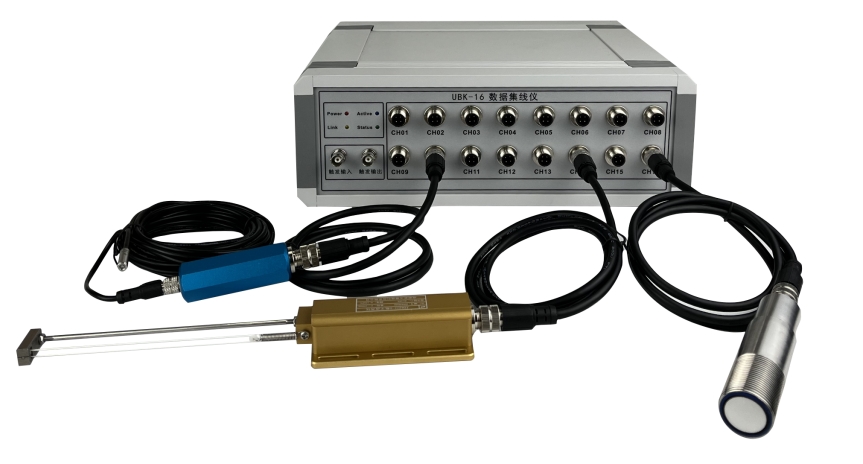

UBK数据采集仪采用ARM9+FPGA架构，负责将多路传感器数据收集打包处理，通过以太网接口传输给计算机，具有接口多，速度快，多通道同步采集，多种触发方式等功能，带载能力强，抗干扰能力，适合远距离、多通道数据传输等特点。采用4芯防水航空连接器与传感器连接，通过RS485总线传输数据，与计算机采用以太网接口进行数据传输。具备外部触发输入、触发信号输出，通道触发、软件触发等多种触发功能，所有通道可同步进行4KHz数据采样。

产品特性

=========数据汇集功能===========

道数：8、16、32、64CH

处理器：ARM9+FPGA架构

主频：615MHz

缓存：512MB

传感器接口：RS485

数据接口：100Mbit以太网

=========激励输出功能===========

激励电源输出：恒压源5V

==========同步触发功能==========

多通道同步采集：同步误差<10uS

同步触发功能：触发输入、输出

触发电压可调：3.3V、5V、12V

触发类型：软件触发、通道触发、外部触发、定时触发

触发方式：上升沿、下降沿、高电平、低电平

出色的抗干扰能力、低功耗

以太网数据接口、可接多种类型数字传感器
