NZBS系列造波机

概述

造波机是一种与海浪试验水池配套的基础设施，它的作用是在试验水槽或水池中造出不同波长和波高的波浪，模拟实际波浪对船舶或建筑等的影响，以测定各种技术数据，NZBS系列造波机主要为推板式造波，主要由上位机、运动控制器、功率驱动设备、伺服驱动器、机械执行机构、传感器、前后端消波装置所组成。可以模拟正弦波和椭圆余弦波等规则波、也可模拟孤立波、破碎波、随机波等不规则波。

产品特性

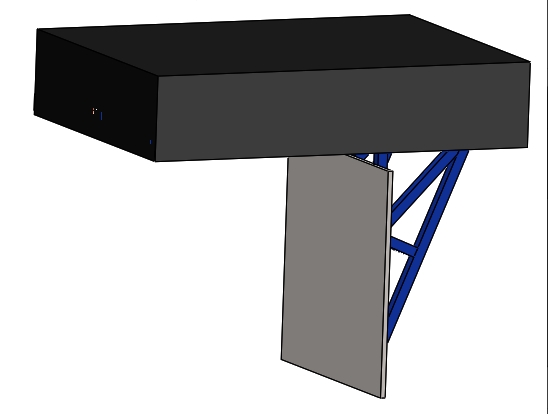

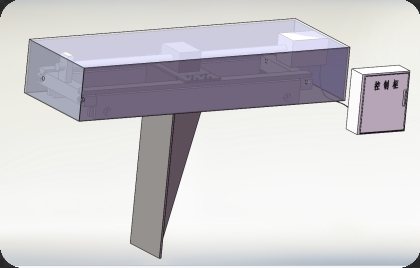

结构类型:推板式、冲压式

特点

一体式结构

闭环控制

性能参数：

造波类型：

规则波：

正弦波

椭圆余弦波

不规则波：

孤立波

破碎波

随机波

奏谱（P谱、J谱、B谱……）

参数指标：

造波范围：0.05～0.8m

造波精度：波高范围（Vpp）≤100mm: 5%

波高范围（Vpp）≥100mm: 3%

造波周期：0.5S～3S

波高有效值误差：≤4%

波高横向误差：≤3%

波高稳定性：≤4%

电源：AC 单相220V±10%（小型）

     三相动力电 380V±10%（中大型）

整机功耗: 0.1～15KW

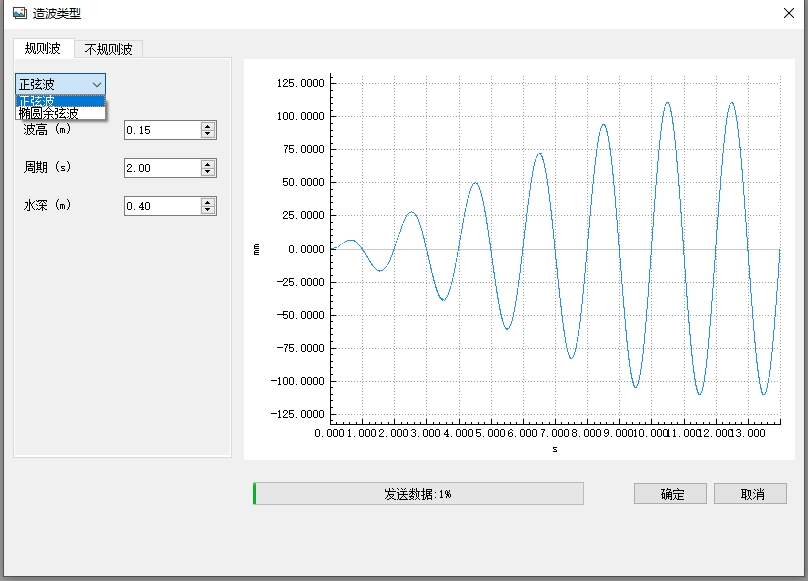

造波控制软件

造波机的应用软件运行在WINDOWS 7及以上版本，暂不支持其他类型操作系统。可以产生规则波、不规则波，并对实验数据进行分析，产生实验结果，以满足多种工程和科研实验要求。配置功能如下：

（1）实验仪器采集程序（包括浪高仪、位移传感器等测试仪器）；

（2）波形数据自动生成；

（3）波谱分析功能；

（4）波浪特征统计功能；
